Тёплый пол является одним из лучших решений для обогрева помещений. Чаще всего такие полы устанавливают в коридорах, кухнях и ванных комнатах. Но поскольку полы в этих помещениях в большинстве случаев покрыты тем или иным видом напольной плитки, укладка тёплого пола тут имеет определённые особенности. С тонкостями и нюансами установки тёплого пола под плитку мы и познакомимся в этой статье.

Что такое тёплый пол

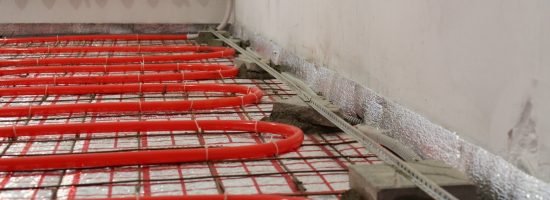

тёплый пол

С тёплым полом можно не беспокоиться об играющих на нём детишках

Тёплый пол — это система обогрева помещения, при которой нагревательные элементы находятся под напольным покрытием. В качестве нагревательных элементов тёплого пола могут выступать электрические кабели, трубы с горячей водой или специальная нагревательная плёнка.

Тёплый пол имеет ряд преимуществ:

  1. Равномерное распределение тепла по всему помещению;
  2. Оптимальное распределение температуры от пола к потолку;
  3. Отсутствие излишней циркуляции воздуха, приводящей к сквознякам и движению пыли;
  4. Отсутствие чрезмерного «осушения» воздуха, которое встречается около нагревательных приборов;
  5. И, наконец, ходить по тёплому полу босыми ногами приятнее и комфортнее.

Несмотря на наличие явных преимуществ тёплый пол имеет и некоторые недостатки. Во-первых, тёплый пол, как самостоятельная система отопления, не может быть установлен в помещениях, теплопотери в которых составляют более 100 ватт на квадратный метр площади. В таких случаях необходимо будет устанавливать дополнительные радиаторы или улучшать теплоизоляцию. И во-вторых, установка тёплого пола достаточно сильно поднимает общий уровень пола в комнате, что в некоторых случаях просто невозможно по конструктивным особенностям помещения.

Виды

Для начала рассмотрим наиболее популярные сегодня виды тёплых полов:

  • Водяной: основой для такого пола является полипропиленовая цельная труба (без стыков и швов), которая завязывается в любом случае с источником нагрева воды — газовым котлом или стояком горячего водоснабжения.

Учтите, что не рекомендуется подключать тёплый пол к одностояковой системе горячей воды. В этом случае его температура может достигать 45-ти и более градусов.

  • Электрический: основой для такого пола является электрический нагревательный элемент в защитной жаропрочной изоляции в виде «змейки», наклеенный на монтажную сетку-мат. Привязываться можно как к электрическому щитку, так и к обычной розетке.
  • Плёночный электрический: этот вид пола представляет собой тонкую «плёнку», внутри которой расположены тонкие нагревательные элементы.

С одной стороны, минимальная из всех возможных толщина такого покрытия позволяет немного поднять общий уровень пола, но с другой, плёночный пол, особенно через плитку, может не обеспечить достаточную температуру нагрева. Поэтому если речь идёт о «холодной» ванной комнате, то такой пол использовать не рекомендуется.

Какой выбрать?

Поскольку все виды тёплого пола подходят для установки под плитку, выбирать его можно исходя из собственных предпочтений. Хотя при этом обязательно необходимо учитывать особенности вашей квартиры, а также то, на какой стадии находится ремонт. Тут может быть несколько вариантов:

  • Вы только купили квартиру или собираетесь делать перепланировку – тогда для вас доступны практически любые полы: либо водяной с привязкой к газовому котлу или центральному водоснабжению, либо электрический с привязкой к электрическому щитку.
  • В квартире установлено газовое автономное отопление, но нет ремонта – тогда у вас два варианта: либо водяной, либо электрический (при невозможности технически организовать в некоторых помещениях водяной).
  • В квартире установлено газовое автономное отопление и сделан ремонт – однозначно только электрический (для минимальных разрушений сделанного ремонта).
  • В квартире установлено электрическое отопление – тут выбирать не приходится, только электрический.

Укладка водяного пола

Инструменты

  • Перфоратор;
  • Нож со сменными лезвиями;
  • Рулетка;
  • Карандаш;
  • Молоток;
  • Миксер или бетономешалка для замеса раствора стяжки, клея;
  • Правило;
  • Мастерок;
  • Вёдра для замеса раствора;
  • Теплонож;
  • Пылесос.

Материалы

  • Плёнка гидроизоляционная;
  • Пенополистерол 30мм;
  • Основной слой пенополистерола 20мм;
  • Труба цельная;
  • Якоря для крепления трубы;
  • Цемент;
  • Песок;
  • Пластификатор добавка для тёплых полов;
  • Демпферная лента;
  • Скотч строительный;
  • Сменные лезвия для ножа.

Технология установки

Перед началом монтажа любого вида пола обязательно должен быть подготовлен «черновой пол». Черновая стяжка заливается из расчёта, что тёплый пол ещё поднимется на 140-160 мм. Перед заливкой чернового пола следует отбить ноль, проставить метки уровней укладки всех теплоизоляционных материалов и труб.

  1. Убираем, пылесосим пол перед укладкой гидроизоляционной плёнки (у кого нет строительного пылесоса, убираем влажным веничком или щёткой).
  2. Укладываем гидроизоляционную плёнку.

    Шаг 2

    Укладка пленки

  3. Подрезаем её под размер помещения (аккуратно обходя все углы).
  4. Следующий слой плёнки укладываем внахлёст 10-15 см.
  5. Стыки проклеиваем широким строительным скотчем.

    Шаг 5

    Проклейка швов

  6. Проклеиваем демпферную ленту по всему периметру помещения.
  7. Укладываем первый слой теплоизоляции 30 мм (плотный пенополистерол) под фартук демпферной ленты и приклеиваем её поверх теплоизоляции скотчем. Демпферная лента служит для компенсации расширения нагретого тёплого пола, благодаря клейкой ленте, расположенной с наружной стороны, её укладка проходит быстро и без проблем.

    Шаг 7

    Укладка первого слоя теплоизоляции

  8. В плитах нижнего слоя теплоизоляции прорезаем теплоножом каналы диаметром 16 мм (для укладки магистралей радиаторов отопления). Теплоизоляцию кладём «вразбежку» или, как ещё говорят, «в шахматном порядке».

    Шаг 8

    Подготовка каналов

  9. Прокладываем трубы, ведущие к радиаторам отопления и напольным конвекторам.
  10. Укладываем основные плиты теплоизоляции. Плиты скрепляются самоцентрирующимися замками. На каждой плите есть разметка в сантиметрах для удобного разделения, которая разрезается обычным ножом. Далее прорезается по меткам и разламывается руками по прорезу. Теплоизоляция также укладывается «вразбежку».

    Шаг 10

    Укладка плит теплоизоляции

  11. Укладываем трубы системы водяного отопления, длина контура уложенной трубы не должна превышать 80 метров погонных. Бухту трубы раскладываем между бобышек верхнего слоя теплоизоляции. Расстояние между бобышками составляет 5 см, что помогает точно раскатать трубу согласно проекту. Параллельный шаг трубы — 15 см, у наружных стен трубы кладут плотнее.

    Шаг 11

    Укладка труб

  12. Якорными скобами закрепляем трубу в местах её поворота.
  13. Концы труб подключаем к источнику горячей воды.

Много скоб уходит для закрепления центральной части трубы уложенной улиткой. Обращаем внимание на хорошую прочность верхнего слоя теплоизоляции – по ней можно ходить, не проламывая бобышки.

Укладка электрического пола

Инструменты

  • Нож со сменными лезвиями;
  • Бокорезы;
  • Щуп;
  • Плоскогубцы;
  • Тестер;
  • Отвёртки;
  • Клеевой пистолет;
  • Рулетка;
  • Карандаш;
  • Болгарка;
  • Перфоратор;
  • Пылесос.

Материалы

  • Электрический пол, комплект;
  • Стержни для клеевого пистолета;
  • Изолента;
  • Гофрированная труба;
  • Провод электрический.

Монтаж

  1. Напомним, что перед заливкой чернового пола мы отбиваем ноль, проставляем метки уровней электрического пола и укладки плитки.
  2. Отступив от стены 10 см, размечаем площадь, которую необходимо обогреть, исключив из обогрева площадь, где будет располагаться стационарная мебель.
  3. Измеряем полученную площадь, выбираем необходимый мат исходя из площади укладки.
  4. Определяемся с месторасположением терморегулятора.
  5. Подготавливаем на стене место для подрозетника и делаем штробу для укладки проводов.
  6. Очищаем пол от загрязнений.
  7. Располагаем нагревательный мат на отмеченной площади.
  8. Укладку мата начинаем с так называемого «холодного конца» (конец силового кабеля, который выводится наружу и укладывается в штробу с последующим подключением терморегулятора).
  9. Укладываем нагревательный мат на размеченной поверхности.
  10. Разрезаем монтажную сетку для разворота мата в нужном направлении. Внимание! Будьте осторожны! Не повредите нагревательный кабель!
  11. Закрепляем мат к полу при помощи клеевого пистолета.
  12. Укладываем в штробу гофрированную трубу для датчика температуры. Конец трубы заглушите и зафиксируйте.
  13. Заводим в гофрированную трубу датчик температуры.
  14. Далее тестером проверяем отсутствие проводимости между нагревательной жилой и заземляющим защитным проводником.
  15. Замеряем сопротивление нагревательной секции (оно должно соответствовать значениям, указанным в паспорте изделия) и записываем данные в паспорт.
  16. Зарисовываем схему укладки мата в паспорт (вдруг придётся что-то чинить).
  17. Замешиваем плиточный клей (не забываем дать 5 минут, чтоб клей настоялся, и перемешиваем ещё раз).
  18. Наносим плиточный клей непосредственно на мат толщиной 5-10 мм и начинаем укладку напольной плитки.
  19. После окончания укладки ещё раз проверяем тестером отсутствие проводимости между нагревательной жилой и заземляющим защитным проводником (проверяем на наличие повреждений после укладки плитки).
  20. Включите терморегулятор и проверьте работоспособность пола.

Видео: Монтаж тёплого пола под плитку

Укладка плёночного пола

Инструменты

  • Нож со сменными лезвиями;
  • Рулетка;
  • Бокорезы;
  • Щуп;
  • Плоскогубцы;
  • Тестер;
  • Отвёртки;
  • Рулетка;
  • Карандаш;
  • Паяльник;
  • Пылесос;
  • Стриппер.

Материалы

  • Электрический пол, комплект;
  • Припой;
  • Скотч OPP;
  • Скотч PP;
  • Скотч IN;
  • Гофрированная труба;
  • Сменные лезвия для ножа;
  • Провод электрический;
  • Теплоотражатель;
  • Полиэтиленовая плёнка;
  • Изолента.

Технология установки

Подготовка пола

Обязательно сделайте черновую стяжку!

  1. Чтобы правильно расположить теплоотражающую подложку и отопительную плёнку, необходимо замерить помещение.
  2. В соответствии с размерами помещения на подготовленную поверхность укладывается теплоотражающая подложка. Если подложка укладывается на бетонную стяжку, то между листами подложки и стенами необходимо оставлять зазоры по 10 см. Если же плёночный пол укладывается под линолеум, ламинат или ковролин, то подложка укладывается по всей поверхности, а стыки проклеиваются монтажным скотчем OPP.

    Шаг 2

    Укладка нагревательной пленки

  3. Производим раскрой плёнки согласно плану укладки тёплого пола в помещении.

    Шаг 3

    Раскрой пленки

  4. Отопительную плёнку можно резать только по светлым полосам, не повреждая карбоновое напыление.
  5. Проверяем чистоту теплоизоляционного слоя (если имеется пыль, мусор или посторонние предметы, убираем все).
  6. Укладываем отопительную плёнку в соответствии с планом застила. Плёнка не должна укладываться внахлёст.

    Шаг 6

    Изоляция медных шин

  7. Изолируем медные шины скотчем PP. Исключаем попадание воздуха между скотчем и медной шиной.

    Шаг 7

    Отделение шины от ламинации

  8. Выполняем отделение медной шины заземления от ламинации (шину необходимо обрезать с обоих концов для того чтобы исключить замыкание между срезом отопительной плёнки и шиной заземления).
  9. Места среза шины заземления изолируем скотчем PP, после чего снимается ламинация с шины заземления в местах изоляции.

    Шаг 9

    Изоляция торцов плёнки

  10. Скотчем PP изолируем срезы плёнки с обеих сторон.
  11. Для исключения смещения отопительной плёнки по подложке клеим монтажным скотчем OPP плёнку к подложке.
  12. Отгибаем каждый край плёнки и закрепляем скотчем для удобства работы.
  13. С помощью паяльника и канцелярского ножа снимаем ламинированный слой до медной шины. Чтобы не прожечь плёнку паяльником и не прорезать ножом, подложите твёрдую поверхность под плёнку. А когда будете снимать с контактов ламинацию — не повредите медную шину.
  14. Для обеспечения лучшего контакта зачищаем медную шину или пользуемся ортофосфорной кислотой и сразу «залуживаем».

    Шаг 14

    Пайка провода к медной шине

  15. Припаиваем провода согласно схеме: фаза и ноль. Каждая полоса плёнки имеет две рабочие зоны шириной 50 см: шину фазы и шину ноля. Припаивая провода, обязательно проверяйте качество пайки, следите за тем, чтобы провода не пересекались между собой и не натягивали плёнку. Для предотвращения перехлёста проводов закрепляем их скотчем OPP.
  16. После припаивания проверьте, не повреждена ли изоляция с обратной стороны плёнки. Если это всё же произошло, то изолируем скотчем IN и дополнительно поверх его изолируем скотчем OPP.

    Шаг 17

    Изоляция мест пайки

  17. Места пайки изолируем скотчем IN квадратами 5х5 см.
  18. Устанавливаем датчик температуры – он должен находиться между подложкой и плёнкой, в рабочей зоне плёнки. В подложке делаем углубление, где потом размещаем датчик, выпуклой стороной вниз.

    Шаг 19

    Установка датчика тепературы

  19. Проклеиваем провод и датчик монтажным скотчем OPP. Для предотвращения перегрева плёнки, рекомендуется устанавливать датчик в самом теплом месте помещения.
  20. К контактам LOAD и OUTPUT подключаем провода от отопительной плёнки.Подключаем сенсорный датчик к контактам SENSOR.
  21. К контактам POWER и INPUT подключаем провода от электрической сети.

    Шаг 22

    Подключение проводов

  22. Припаиваем провод шины заземления. Не повредите изоляцию плёнки припоем, для этого необходимо между шиной и плёнкой проложить твёрдую поверхность.
  23. Края гофротрубы изолируем изолентой. Закрепляем после проведения всех работ плёнку к теплоизоляционному слою скотчем OPP.
  24. Подключаем заземление (жёлто-зелёный повод).

    Шаг 25

    Изоляция гофротрубы

  25. Проверяем работоспособность всей системы.
  26. Убираем весь мусор с поверхности плёнки.
  27. Укрываем для дополнительной гидроизоляции отопительную плёнку полиэтиленом.

В этом случае лучше использовать пищевой полиэтилен, так как при нагреве он не выделяет вредных веществ.

Видео: устройство стяжки тёплого пола

Конечно, самостоятельная установка тёплого пола – дело непростое. Но мы надеемся, что благодаря нашим советам вы без особых проблем справитесь с решением этой задачи. Удачного вам ремонта!
