Тёплый пол — это не только альтернативный способ обогрева помещения, но и комфортная обстановка в доме. Благодаря скрытой системе монтажа любой такой пол не нарушает эстетику жилища и может служить как основным, так и вспомогательным источником тепла. Поэтому, когда электрический или водяной пол перестаёт функционировать, хочется как можно быстрее восстановить его работоспособность. Давайте же разберёмся, почему перестал греть тёплый пол, и как починить его своими руками.

Виды систем тёплого пола

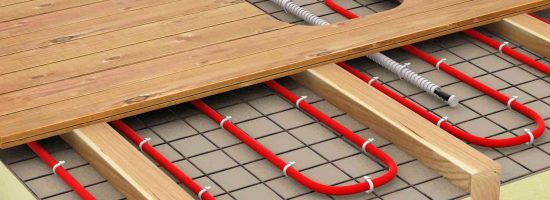

Теплый пол

По нагретому полу комфортно ходить босиком

Существует три разновидности систем пола с подогревом: электрические, водяные и инфракрасные. Отличаются они в основном своими теплопередающими элементами: в системе водяного пола — это бетонная поверхность, под которой расположены металлополимерные трубы. Воду в них нагревает котёл или система центрального отопления. В электрических системах роль нагревательного элемента выполняет изолированный кабель, а температура регулируется термостатом. Инфракрасная же система в виде плёнки укладывается под любое покрытие и управляется терморегуляторами с помощью пульта. Каждая из этих систем имеет свои конструктивные особенности, поэтому различаются не только причины неполадок, но и порядок их диагностики и починки.

Основные проблемы при эксплуатации

Система водяного тёплого пола достаточно простая по своей структуре, поэтому причин плохой работы не так много. В основном нагрев не осуществляется, когда:

  1. Не функционирует контур водяного пола. Проверяем распределительный щиток с запорными кранами на каждый контур — они должны быть открыты;
  2. Прислушиваемся, шумит ли циркуляционный насос (обычно его устанавливают возле котла, в распределительном щитке). Если питание на него подаётся, но шума нет, его придётся заменить.
  3. Попадание воздуха в систему. Рассмотрим эту проблему в подробностях.

Разрешение проблем с водяным тёплым полом

Удаление воздуха из системы

Даже грамотный монтаж не всегда гарантирует безотказное функционирование всей системы. Наиболее часто встречающаяся проблема — это завоздушивание. Причинами могут быть: внезапное снижение давления в контуре отопления или избыточный нагрев; негерметичные соединения, протечки; некачественный монтаж (укладка трубопровода под уклоном, отсутствие кранов для стравливания избыточного давления, бугры под трубами, неправильный монтаж самого коллектора). Возможно, перед первым запуском из системы не выкачан воздух. Традиционная система отопления может функционировать, даже если в трубах присутствуют воздушные массы. А вот тёплый пол в таком случае перестаёт нагреваться совсем. Это связано с особенностями конструкции и небольшой толщиной труб.

С этой проблемой справиться будет сложно, но возможно. Перекрываем все контуры, кроме одного, так как лучше всего прогнать каждую ветку по отдельности. Включается на малых оборотах циркуляционный насос, давление в системе поднимается до 1 кг или на 20% больше обычного, температура увеличивается до 55 °C (в горячей воде кислород будет выгазовываться быстрее). Система какое-то время должна поработать в таком режиме (иногда для полного развоздушивания нужно несколько дней). Если расходомер начинает опускаться, значит, ветка функционирует нормально. Можно использовать специальный сепаратор — он автоматически удалит воздух из трубопровода.

Выпуск воздуха своими руками: видеоинструкция

Настройка системы

Чтобы правильно настроить работу системы, надо ознакомиться с принципами работы коллектора, который направляет потоки тёплой и отработанной воды. Обычно вместе со схемой водяного тёплого пола идёт таблица балансировки. И работу контуров настраивают с её помощью. Как правило, это два действия:

  1. С вентиля удаляют защитный колпачок и закрывают его до отказа.
  2. Используя таблицу, определяют количество оборотов для каждого контура, и проворачивают вентиль столько же раз.

В системе электрического тёплого пола главное — это терморегулятор. Его следует настраивать в соответствии с инструкцией. В некоторых случаях для эффективной работы такому полу требуется заземление.

Как обнаружить неисправности

Замена неисправного тёплого пола на новый сопряжена с большими неудобствами, такими, как демонтаж покрытия и стяжки. Ремонт обойдётся гораздо дешевле, с меньшими затратами времени и сил. Поэтому так важно правильно определить причину неисправности.

Неудовлетворительная температура пола

  • Недостаточная мощность котла. Если котёл новый, то можно уменьшить температуру в редко посещаемых помещениях. Если прибор работает давно, то, вероятно, ему требуется чистка или профилактика. Также надо проверить термодатчики.
  • Ковёр и мебель препятствуют отдаче тепла, так что лучше всего оставлять поверхности открытыми.
  • Возможно, тепло идёт не по назначению. Так бывает, если пол был плохо изолирован. Тут поможет только полная переделка и установка хорошего утеплителя.

Подогрев осуществляется неравномерно

Если после развоздушивания системы пол всё равно не греет, значит, дело в некачественной пароизоляции или её полном отсутствии. В таком случае помещение не обогревается, а осушается. Для проверки можно приклеить скотчем к включённому на обогрев полу кусок полиэтилена и сутки подождать. Если появится конденсат, то всю систему придётся переделывать.

Пол повреждён механическим путём

Случается, что уже залитый стяжкой водяной тёплый пол случайно повреждают во время укладки покрытия или других работ. Чтобы отремонтировать такое повреждение, нужно перво-наперво отключить воду. Далее берётся пресс и муфта. Место повреждения зачищается, освобождается доступ к трубе. При этом надо следить, чтобы грязь не попала в трубопровод. Разрезаем повреждённую трубу и разворачиваем её концы специальной развёрткой, чтобы муфта не задиралась. Далее, пресс-муфта одевается на трубу и зажимается пресс-клещами для труб. Герметичность проверяем внутренней гидравликой.

Важно! Металл муфты должен быть обмотан полиэтиленом в несколько слоёв, чтобы кислая среда раствора его не разъела.

Можно также вырезать повреждённый кусок трубы и поставить на его место новую. С двух сторон труба затягивается муфтами и проверяется под давлением. Потом поверхность заделывается снова.

Ремонт медной трубки тёплого пола (видео)

Важно! Место, где была пробоина, надо пометить, так как не исключены повторные протечки, из-за которых пол придётся вскрывать.

Ремонт тёплого пола по гарантии возможен, если:

  1. Имеет место неправильный монтаж.
  2. Трубы были повреждены во время заливки стяжки или укладки плитки.
  3. При установке пропустили заводской брак деталей или применили некачественные материалы.

Основные ошибки и погрешности при монтаже

  1. Низкие дверные проёмы. Планировать устройство пола с водяным подогревом надо ещё на стадии капремонта квартиры или при проектировании дома, чтобы учесть такие важные моменты, как толщина пирога тёплого пола. Так как минимальная высота пирога равняется 140 мм, а стандартный дверной проём равен 205 см, то для устройства водяного пола придётся увеличить проёмы минимум на 14 см.
  2. Неправильное размещение коллектора. Чтобы не тянуть слишком длинные контуры, коллектор желательно располагать по центру квартиры или дома. Максимальная протяжённость контура не должна превышать 100 метров. Если в доме несколько этажей, то коллекторов понадобится больше — по одному на этаж.
  3. Широкий шаг укладки трубы. Чтобы пол был комфортным, шаг не должен превышать 15 см. В краевых зонах — 10 см.
  4. Укладка труб «змейкой». Такая укладка не обеспечивает равномерный нагрев, поэтому более предпочтительна раскладка спиралью или «улиткой». Тогда подача и возврат будут проходить параллельно, взаимодействуя друг с другом, и в комнате не будет холодных зон. Зато укладка «зигзагом» будет идеальным решением для пола с уклоном.
  5. Неправильный расчёт тепловых потерь. Без грамотного расчёта полу может не хватить тепловой мощности, и он не обеспечит необходимого обогрева. Чтобы избежать этого, лучше сделать пол более мощным. Тогда система, не нагружаясь, прослужит дольше.
  6. Плохо подготовлено основание. Не утрамбованное, если это грунт, и некачественно выравненное, когда это межэтажное пространство, основание может мешать равномерному распределению подогретой воды в трубах.
  7. Недостаточная толщина утеплителя. Если вы сэкономите на утеплителе, особенно это касается первых этажей, то тёплый пол будет обогревать грунт. Оптимальная толщина полистирола в таком случае не должна быть меньше 100 мм. Но даже на втором этаже утеплитель уже обязателен, иначе тёплый пол будет греть бетон, а не воздух в квартире.
  8. Нехватка длины уложенных труб. По стандарту, на квадратный метр пола должно приходиться 6,5 метра трубы. В противном случае мощности для хорошего обогрева помещения может не хватить.

Ошибки монтажа водяного тёплого пола в частном доме (видео)

Если же всё сделано правильно по всем этим пунктам, но мощности всё равно недостаточно, то дело может быть в плохом утеплении самого дома или квартиры. Или он возведён из материалов с высокой теплопроводностью. Тогда не остаётся ничего другого, как дополнительно утеплить стены и окна. Можно также оборудовать комбинированную систему отопления — добавить радиаторы.

Настройка и ремонт электрического тёплого пола

Система состоит из следующих элементов: термостата (регулятора), датчика и греющего кабеля. Кабель бывает саморегулирующий — меняющий своё сопротивление в зависимости от температуры, или резистивный, сопротивление которого от температуры не зависит. Через кабель пропускается электрический ток, который нагревает проводник, его изоляционную оболочку, бетонную стяжку и так далее.

Плёночный инфракрасный пол устроен по-другому, но фактически, он тоже просто цепь активных сопротивлений.

Поломка качественно установленного кабельного электрического тёплого пола — явление довольно редкое. Однако, если монтаж был неквалифицированным и при этом использовались дешёвые компоненты системы, то выход такого пола из строя предсказуем.

Основные причины неэффективной работы

  1. Неверный выбор мощности электрического кабеля и отсутствие необходимой теплоизоляции.
  2. Неквалифицированный монтаж.
  3. Механическое повреждение.
  4. Выход из строя терморегулятора или термодатчика.
  5. Низкое напряжение питания.

Сначала нужно исключить внешние факторы — неправильный монтаж, механическое повреждение и низкое напряжение питания, а потом переходить к диагностике самой системы. Первым делом надо определить, какой из компонентов — греющий кабель, термодатчик или терморегулятор — неисправен.

Если не проводилось никаких ремонтных работ поверхности пола, в результате которых мог быть повреждён греющий кабель, то причину надо искать в электрической части. И начать с измерения напряжения питания. Оно не должно отклоняться от указанного в инструкции к терморегулятору более чем на 5%. Если погасла лампочка или значок на дисплее терморегулятора, следует проверить напряжение (220 В) на выводах подключения греющего кабеля, используя внешний датчик. Если напряжение отсутствует, то это свидетельствует либо о поломке датчика температуры или термостата, либо о слабо затянутых фиксирующих винтах терморегулятора, которые не обеспечивают нормальный контакт.

Проверка датчика температуры пола

Чтобы проверить работоспособность датчика температуры, необходимо отсоединить его от терморегулятора (не доставая из гофротрубы) и проверить его сопротивление. При стандартной температуре его значение колеблется в пределах 5…30 кОм. Если датчик оказался неисправен, то его следует достать из гофрированной трубки и заменить.

Важно! Датчик должен дойти до конца трубки! Поэтому на новом приборе надо отметить длину того, который вынут!

Часто датчик бывает установлен неправильно — например, его не поместили в трубу или он застрял в стяжке; или его так расположили в гофротрубке, что достать нет никакой возможности. В этом случае рекомендуется заменить термостат на программируемую модель, одновременно являющуюся и регулятором мощности. Это позволит тёплому полу работать в режиме включение — нагрев — выключение.

Иногда при замере сопротивления тестер показывает очень большие значения, но после замены датчика и термостата пол всё равно не греет. Такое возможно при нарушении герметичности датчика температуры. В таком случае рекомендуется заменить его на устойчивую к повышенной влажности модель.

Механический терморегулятор — причины выхода из строя и способы ремонта

Это устройство управления электрическим полом довольно часто выходит из строя. Он расположен на стене или в щитке, и при правильном монтаже заменить его довольно легко. При проверке терморегулятора первым делом следует отключить от него греющий кабель. Следующая задача — снять лицевую панель терморегулятора, чтобы подобраться к клеммам и датчику.

Стандартные неисправности терморегулятора и способы их устранения

  1. Прибор не включается, индикатор (или дисплей) не горит. Для начала проверяем, подаётся ли питание на его клеммы, для чего вынимаем прибор из монтажной коробки, не отсоединяя проводов. Проверяем наличие напряжения в подводящих клеммах, обозначенных как N (ноль) и L (линия/фаза). Для проверки используем тестерную отвёртку, или мультиметр. К клемме L подсоединяется белый (красный, коричневый) проводок, а к клемме N — голубой. Подключаем к терморегулятору питание и присоединяем датчик. Откидываем концы проводов, ведущие к тёплому полу. Выставляем максимальную температуру. При исправном приборе должно включиться внутреннее реле, и появиться напряжение в клеммах. После этого ручка регулятора выворачивается в обратную сторону, и выставляется минимальная температура. Реле опять должно сработать и доказать отсутствие напряжения на клеммах, что и покажет мультиметр. Отсутствие напряжения в проводящих проводах означает, что поломку надо искать в электрощитке или проводке. Если обнаружена фаза в клемме N, то после обесточивания помещения провода надо поменять местами. В случае, когда питание подаётся и распределено правильно, то терморегулятор, скорее всего, вышел из строя. Если гарантия ещё не кончилась, то его можно поменять бесплатно.
  2. Терморегулятор поддерживает рабочий режим, лампочка горит, но пол не нагревается. Налицо обрыв нагревающей жилы электрического кабеля. Следует найти место обрыва и ликвидировать его.
  3. Красный индикатор на лицевой панели агрегата меняет свой цвет на зелёный, мигает, на дисплее появляется надпись о неисправности температурного датчика. В таком случае требуется замена датчика температуры. Если он был вмонтирован грамотно (в гофротрубу), то сделать это несложно.
  4. Отключение терморегулятора при слабом нагреве свидетельствует о неправильной установке термодатчика. Он расположен или слишком близко к кабелю, или даже соприкасается с ним.
    Терморегулятор электрического теплого пола

    Колодка для подключения проводов к терморегулятору

На фото можно увидеть, где расположены клеммные колодки:

  1. для подсоединения к сети;
  2. к проводам тёплого пола;
  3. датчику температуры пола;
  4. заземлению (колодка заземления имеется не у всех регуляторов).

Если неисправный термостат меняется на аналогичный, то можно использовать старый датчик. Если модель другая, то сенсор тоже следует заменить, тем более что он обычно идёт в комплекте с новым термостатом.

Электронный терморегулятор — возможные проблемы и методы их устранения

Электронный терморегулятор электрического пола состоит из трёх элементов: микропроцессора, датчика и ключа. Его основные преимущества — лёгкость настройки и простота управления отопительной системой. На электронном табло отображается вся необходимая информация, а программирование осуществляется при помощи кнопок. Если у такого регулятора есть функция сохранения настроек, то ему не страшны отключения электроэнергии — вся информация сохранится благодаря автономной батарейке, встроенной в корпус.

Электронный терморегулятор электрического теплого пола

На жк-дисплее отображаются все настройки и режимы

  1. При попытке нагрева щёлкает силовое реле терморегулятора, индикация меняется с красной на зелёную и обратно, а на табло появляется надпись «Lo» (Low power). Эта ошибка означает отказ ионистора. Ионистор — это что-то среднее между конденсатором и аккумулятором. Он нужен как раз для того, чтобы прибор не «забывал» настройки. Если в дежурном режиме терморегулятор не барахлил, значит, причину надо искать в другом. В блоке питания электронного терморегулятора имеется балластный конденсатор. Он может со временем терять свою ёмкость. Стоит заменить конденсатор на модель с большим рабочим напряжением (305В), которая сможет выдерживать и короткие импульсы. Например, на конденсатор подавления ЭМП B32922-C3334-K, 0.33 мкф, 305В, 10%, X2.
  2. Ухудшилась читаемость дисплея, некоторые пиктограммы пропали, а изображение стало тусклым. Следует проверить соединение контактных площадок ЖК-индикатора с платой. Соединение между ними реализовано через полоски токопроводящей резины. Для восстановления свойств надо протереть их спиртом. Если не поможет — тогда проверяются ёмкости электролитических конденсаторов.
  3. Если щёлканье реле продолжается, но сам прибор работает нормально, то можно попробовать заменить реле на опто-симистор. У стандартных электронных термостатов имеется регулировка гистерезиса (зоны нечувствительности). Если выставлена температура 0–2 градуса, то реле щёлкает при нагреве/остывании на эти 0–2 градуса. Надо выставить 5–10 градусов, и оно станет срабатывать реже.

Проверка работоспособности греющего кабеля

Если датчик и терморегулятор оказались исправны, то следующей будет осуществляться проверка греющего кабеля. Для этого надо измерить сопротивление кабеля и изоляции и сравнить показатели с записанными в паспорте или гарантийном талоне. Если они неизвестны, то оценку можно произвести, опираясь на значение 100–120 Вт/м2. Слишком большие показатели сопротивления свидетельствуют о повреждении кабеля. Также на это укажет пониженное сопротивление изоляции (между греющей жилой и оплёткой). Нормальным показателем является значение от 1 Мом. Если прибор показывает нуль, то это значит, что в системе случилось короткое замыкание. Как правило, это замыкание проводов от перегрева (неправильно рассчитано сечение).

Чтобы найти место обрыва, понадобится или высоковольтный генератор, или аудиодетектор. Если оба этих прибора место разрыва не обнаружили, то применяются термопластины. К сожалению, чтобы использовать данное оборудование, надо обладать высоким уровнем профессионализма. Когда место обрыва найдено, жилы соединяются при помощи гильз нужного диаметра и обжимаются специальными пресс-клещами. Место соединения изолируется термоусадочной муфтой, которую нагревают строительным феном. Под воздействием тепла она сжимается и герметизирует место разрыва. Важно! Вокруг нагревающего элемента не должно быть пустот, так как это может вызвать перегрев кабеля.

Нагревательный кабель теплого пола

Основная схема размещения элементов

Иногда причина плохой работы — окисление точек в местах соединений кабеля. Тогда необходимо провести зачистку металлизированных поверхностей жил. Иногда необходимо заменить контакты и обеспечить их надёжное соединение. Муфта — это самое слабое место нагревательного кабеля. Изношенные муфты со временем начинают затекать и разрушаться, особенно после попадания воды. Повышенная нагрузка (например, тяжёлая мебель), тоже может вызвать перегрев и последующее разрушение кабеля.

Основные причины слабого нагрева тёплого пола

  1. Напряжение питания. Хорошо, если в сети стабильное напряжение в 220 — 230 В. Но при его уменьшении хотя бы на 10%, заложенная мощность уменьшится на 19%! В этом случае показана установка стабилизатора напряжения.
  2. Сопротивление нагревательного кабеля. При его увеличении на 10%, выделяемая мощность уменьшается на 10%.
  3. Длина нагревательного кабеля. При увеличении его заводской длины даже на 2%, погонная и общая мощность уменьшается на 2%.
Электрический теплый пол

Если обнаружена неисправность греющего кабеля, напольное покрытие и стяжку придётся вскрывать

Когда повреждение возникло в кабеле, залитом стяжкой, то поиск неисправности бесполезен, потому что его замена или ремонт возможны крайне редко. Если же речь идёт о плёночном поле, то можно поднять покрытие и попытаться самостоятельно найти то место, где произошло короткое замыкание.

Следует помнить, что все манипуляции с электрической частью нужно производить только в том случае, если есть минимальные навыки и знания. В противном случае лучше обратиться за помощью к специалистам.

Правильный монтаж и эксплуатация — залог того, что тёплый пол будет радовать эффективной работой. Но даже если потребуется замена компонентов системы, вы сможете провести её самостоятельно.
