Тёплый пол — это один из вариантов утепления бани, который помогает сделать пребывание в ней более комфортным и позволяет создать приятный микроклимат в помещении. Что же это такое — тёплый пол, и как его правильно настелить?

Сохраняем тепло в бане

Тёплый пол — это специализированная система отопления, которая помогает организовать обогрев поверхности пола и, соответственно, помещения в целом. В качестве отопительного прибора при этом выступает вмонтированный в пол обогревательный элемент. Они подразделяются на:

  • водяные нагревательные элементы (трубы);
  • электрические кабели;
  • инфракрасные плёночные маты.

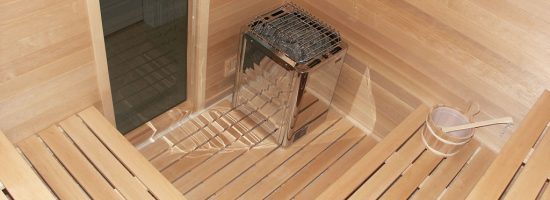

Пол в бане

Сохранять тепло в бане очень важно для хорошего отдыха

К вопросу утепления бани и предбанника необходимо подходить серьёзно. Тёплый пол, настеленный своими руками, поможет добиться максимального комфорта.

Какой вид подогрева оптимален для бани?

Итак, какой же вид подогрева пола следует предпочесть — водяной, кабельный или инфракрасный? Сравним их характеристики в следующей таблице:

Фактор Водяной обогрев Кабельный обогрев Плёночный обогрев
Техническое помещение Нужна бойлерная Не требуется Не требуется
Толщина пола со стяжкой 110-120 мм 50-100 мм 5-10 мм
Время на монтаж 4-5 дней 1 день 1 день
Когда можно приступать к эксплуатации Через 28 дней Сразу Через 28 дней
Надёжность При повреждении одной из частей сразу выходит из строя При повреждении одной из частей сразу выходит из строя Даже при повреждении значительной части системы остальные элементы продолжают работать
Обслуживание Требуется Не требуется Не требуется
Замерзание зимой Возможно Отсутствует Отсутствует
Распределение тепла Зависит от способа укладки Неравномерное Равномерное
Зонирование Зонирование помещения невозможно Возможность организации отдельных точечных зон Возможность организации отдельных точечных зон
Затраты на установку Высокие Относительно невысокие Относительно невысокие
Затраты на эксплуатацию Минимальные Оплата электроэнергии (высокий расход) Оплата электроэнергии (низкий расход)
Затраты на ремонт Высокие Высокие Минимальные

Самым экономичным вариантом для помещений этого типа является водяной тёплый пол, но его устройство — довольно трудоёмкий процесс, требующий значительных усилий и затрат времени. Для устройства водяного тёплого пола необходима проектировка довольно сложной схемы, кроме того, он заметно сократит пространство в бане за счёт своей толщины. Если вас способна привлечь простота монтажа, лучше выберите плёночный инфракрасный пол, плюсом которого является готовность к эксплуатации сразу после установки.

Настилаем водяной пол своими руками

Водяной тёплый пол считается одним из наиболее удобных и выгодных для установки в бане. Система представляет из себя замкнутый трубопровод, по которому благодаря насосу циркулирует жидкость — это может быть как обычная вода, так этиленгликоль или антифриз (либо его водный раствор). Источником тепла для нагрева воды в трубах выступает котёл, сами трубы могут быть пластиковыми или медными. Также вам понадобятся насос и арматура.

Водяной тёплый пол

Водяной пол — пожалуй, самый популярный вид подогрева для бани

Преимущества водяного обогрева:

  • возможность обогреть большую площадь при умеренных энергозатратах;
  • система мало подвержена механическим повреждениям и деформации из-за того, что целиком находится под поверхностью пола;
  • равномерное распределение тепла по всей площади;
  • не требует вложения больших денежных средств.

Недостатки водяного обогрева:

  • требует значительных усилий, наличия аналитического склада ума от мастера;
  • из-за того, что основа системы водяного тёплого пола — насос, который должен обеспечивать циркуляцию тёплой воды в круглосуточном режиме, возможен довольно значительный расход энергоресурсов;
  • регулировать температурный режим может быть довольно сложно (многое зависит от источника тепла);
  • если в системе появляется течь, обнаружить место её возникновения крайне сложно.

Инструкция по установке

Устройте теплоизоляцию поверхности пола, используя для этого матовый материал (минеральную вату или полистирол). Основная задача — обеспечить хороший уровень защиты от потери тепла. Таким же материалом утепляются и стены бани. Чтобы увеличить КПД системы, желательно постелить поверх теплоизоляционного слоя зеркальную плёнку (плёнка должна смотреть блестящей стороной вверх).

Поверх изоляции необходимо настелить арматурную сетку, к которой трубы будут крепиться с помощью пластиковых хомутов или клипс. Однако ни арматура, ни дополнительные пластиковые крепления не понадобятся в том случае, если вы подобрали для теплоизоляции полистирольные плиты со специальными планками для гибких труб, с помощью которых сразу можно закрепить ваш трубопровод.

Очень важно сразу же определить те участки пола, на которых будет располагаться мебель. Под мебелью не должно быть труб! Особое внимание уделите зонам возле наружных стен и дверного проёма — советуем сократить шаг укладки, чтобы помещение лучше прогревалось. Основные типы укладки труб, которые применяются не только для бани, но и для любых других помещений:

  • змейкой — система простая и надёжная, но не обеспечивающая равномерный обогрев пола;
  • улиткой — сможет обеспечить равномерный прогрев поверхности, но более сложна в монтаже.
Укладка труб змейкой

Уложить трубы «змейкой» проще и быстрее, чем «улиткой»

Совсем необязательно располагать центр «змейки» или «улитки» в центре бани. Шаг укладки вы можете выбрать самостоятельно, однако не следует располагать трубы слишком далеко друг от друга — при расстоянии между ними в 40 см и более обеспечить эффективный обогрев в помещении будет довольно сложно. Но укладывать трубы слишком близко тоже не стоит: жидкость в слишком длинном трубопроводе быстро остывает.

Укладывайте трубы на расстоянии 40 см и меньше, но не слишком близко друг к другу.

Важный элемент системы водяного обогрева пола — коллекторный шкаф, к которому подведены концы трубопровода и в котором располагаются запорные вентили и регулировочные приспособления. Перед выравниванием пола и фиксацией стяжкой следует провести опрессовку системы, чтобы исключить возможность протечки.

Схема коллектора водяного обогрева пола

Основные элементы сложной системы водяного обогрева пола, помимо труб, — котёл и коллектор

Осуществив проверку работоспособности системы, необходимо залить поверхность цементно-песчаной или сухой стяжкой, после застывания которой (около 28 дней) можно укладывать напольное покрытие.

Видео этапов монтажа

Как сделать кабельный пол

Кабельный пол — это второй вариант устройства тёплого пола, надёжный и современный, для которого используется электрический кабель.

Кабельный тёплый пол

Кабельный подгрев пола в бане отличается надёжностью

Преимущества кабельного пола:

  • высокая надёжность;
  • минимальный шанс поломки;
  • возможность легко регулировать температуру поверхности пола;
  • быстрота и лёгкость монтажа.

Недостатки:

  • необходимость соблюдения более тщательных, по сравнению с водяным тёплым полом, правил укладки нагревательных элементов системы, правил общей безопасности системы;
  • большие затраты электроэнергии для поддержания работы системы.

Мощность элементов системы электрического обогрева пола в бане не должна превышать 250 Вт.

Чтобы самостоятельно установить кабельный пол, необходимо запастись следующими материалами:

  • одножильные или двужильные кабели;
  • вспененный полиэтилен, пробковые маты — теплоизоляционные материалы;
  • сетка из металла;
  • армирующая сетка для стяжки и сама стяжка;
  • направляющие с крепежными устройствами;
  • аппаратура (температурные датчики, узлы управления и термостат);
  • инструменты для монтажа электрической системы.

Какой кабель стоит выбрать? Двужильный кабель проще уложить, т.к. нет необходимости подводить его второй конец к термостату. Уделите особое внимание пожарной безопасности: тщательно проверьте изоляционный слой кабеля, а также обеспечьте дополнительную изоляцию всех стыков и соединений. Перед монтажом обязательно проверьте сопротивление в токопроводящих жилах.

Очень важно уложить кабель равномерно, чтобы не допустить перегревов системы.

Электромагнитное излучение от двужильного кабеля в 5 раз больше, чем от одножильного, однако находится в пределах допустимых значений.

Пошаговая инструкция по установке кабельного подогрева

  • на подготовленную поверхность укладывают слой теплоизоляции и металлической сетки;
  • кабели должны монтироваться только поверх сетки. При этом уровень его сопротивления должен полностью совпадать с указанным в технической документации к тёплому полу;
  • жилы укладываются внатяжку на металлическую сетку с помощью направляющих и с точным соблюдением расстояний, установленных производителем и строительными нормами;
  • после того, как укладка кабеля будет завершена, необходимо подключить датчики и регулирующие узлы;
  • тщательно проверить работоспособность установленной системы;
  • укрыть систему армирующей сеткой;
  • залить пол в бане цементно-песчаной или сухой стяжкой, толщина которой должна быть не меньше 3, но и не больше 5 сантиметров;
  • стяжка будет застывать около 28 дней, после чего можно укладывать напольное покрытие.

Важно! Минимальное расстояние между витками кабеля обозначено в техпаспорте, сокращать его строго запрещено. Минимальное расстояние от стены — 5 см. Минимальное расстояние от любых нагревательных приборов — 10 см.

Видео процесса

Установка плёночного инфракрасного пола

Инфракрасный пол можно сделать с помощью с помощью термоплёнки, которая продаётся в рулонах и проста в укладке. Максимальная температура нагрева такого пола — 45º C, что благоприятно для здоровья.

плёночный инфракрасный пол

Плёночный инфракрасный пол удобен в монтаже и эксплуатации

Преимущества плёночного пола:

  • эффективность — тепло чувствуется сразу после включения;
  • воздух в помещении нагревается гораздо быстрее, чем при использовании кабельного и водяного типов тёплого пола;
  • безопасность — если соблюдать все правила, ИК-пол полностью безопасен;
  • уложить такой пол можно довольно быстро;
  • лёгкость в регулировке температуры пола.

Недостатки:

  • довольно высокая стоимость;
  • от влажности пластины быстро выходят из строя, потому этот тип тёплого пола больше подойдёт для предбанника.

Инструкция по укладке плёночного пола

  • подготовьте в полу канавки для датчиков температуры;
  • уложите слой теплоизоляции (например, пенополистирола);
  • установите датчики температуры (см. схему) и прикрепите их скотчем к темплоизоляции;
  • постелите плёнку на рабочую поверхность и подключите к термостату.
Монтаж датчика температуры

Инструкция по монтажу датчика температуры при укладке плёночного пола

Инфракрасный плёночный пол не требует стяжки, иногда напольное покрытие укладывают сразу на плёнку. Однако лучшим вариантом будет осуществить укладку изоляционно-выравнивающей прослойки — плитки из клинкера или керамогранита, которая крепится с помощью клея.

Видео о монтаже

Тёплый пол — это прекрасная возможность сделать свою баню или сауну более уютной, продлить срок её эксплуатации без ремонта. Тем более что сделать тёплый пол можно и самостоятельно, не привлекая специалистов.
